dSPACEツールの使い方を日本語で

CONTROLDESK　SignalEditorの使い方

Signal Description Setの作り方

まずSignal Description Setsのフォルダを見つけます。

右クリックしてNew

SignalSet.stzが生成された。

画面中央にSignalSetのビューがでました。

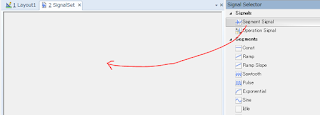

Signal SelectorからSegment Signalをドラッグドロップします。

セグメントができました。

Signal Selectorが無い場合は、View > Switch Controlbars > Signal Selector をクリック。

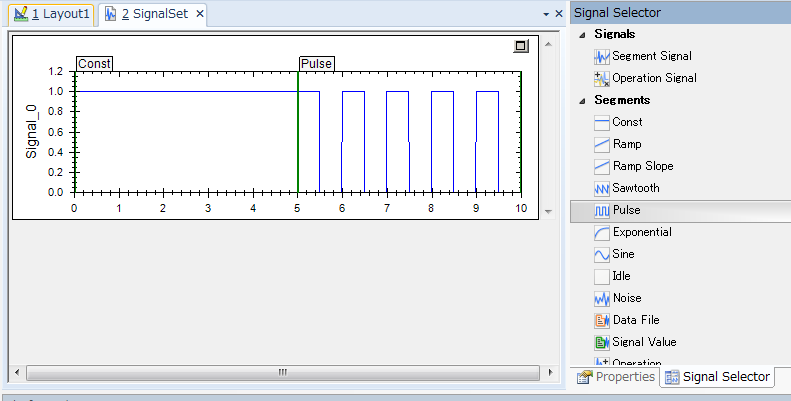

同様にPulseも追加

いまは10秒の長さになっている。

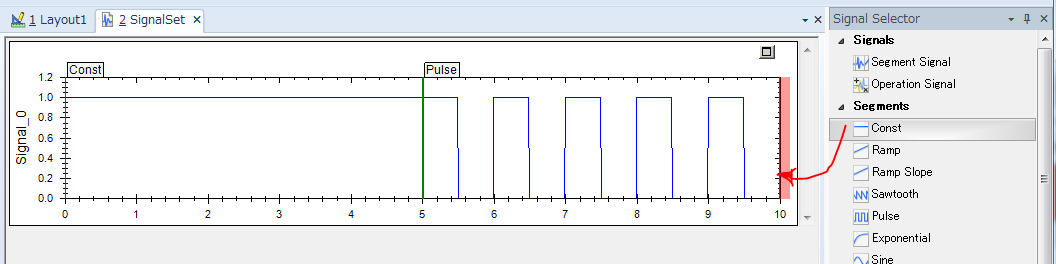

さらに波形を繋げるには、

現在のセグメントの右側にドラッグドロップする。

とりあえずこれでSignal Descriptionができた。

Onlineになっている状態で右クリック＞Download。

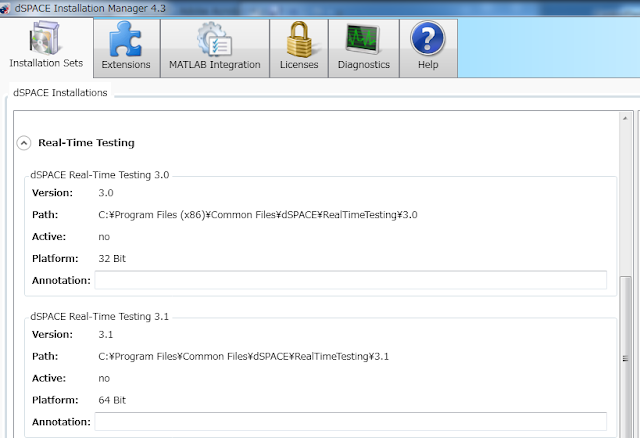

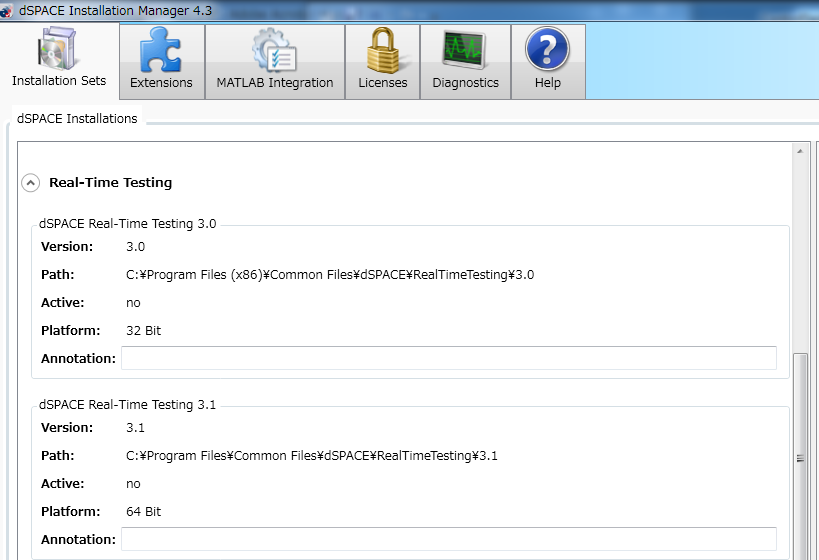

InstallationManagerで確認したところ、Active：noになっていた。

Activateを押す。

再びDownloadをする。

↑見えにくいが、緑色のチェックマークが入った。

↑使用するモデルはこれ

疑問：GainのOutputに信号をアサインすることができるか？

できなかった！

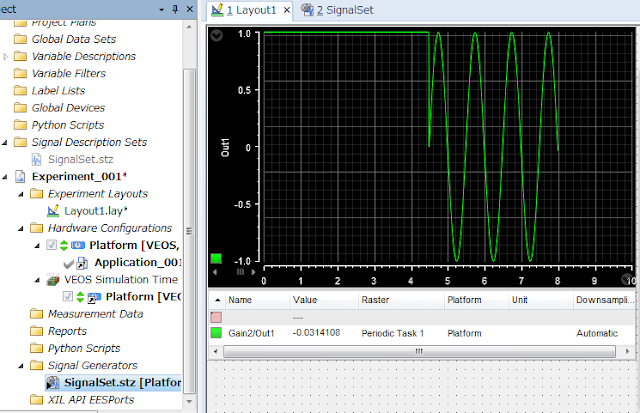

疑問：ConstantのParameterにアサインすることはできるか？

↑できた。

Constantのパラメータを変えて、GainのOutputで確認しているということ。
